كيف تتفاعل عوازل أعمدة الخطوط مع مكونات شبكة الطاقة الأخرى؟

إذا سبق لك أن وقفت تحت خط كهرباء في يوم مشمس وتساءلت كيف لا يحدث قصر في الدائرة الكهربائية للشبكة بأكملها في كل مرة تمس فيها ورقة الشجر سلكًا، فمن المحتمل أن يكون لديك عوازل لعمود الخط تستحق الشكر. لقد قمت بتوريد هؤلاء الأشرار إلى شركات المرافق ومقاولي الكهرباء لأكثر من 12 عامًا، واسمحوا لي أن أخبركم - إنهم أكثر بكثير من مجرد أعمدة بلاستيكية أو سيراميكية تمسك الأسلاك. إن الطريقة التي يتفاعلون بها مع كل المكونات الأخرى في الشبكة هي ما يبقي الأضواء مضاءة، وهي أكثر ديناميكية مما يدركه معظم الناس.

أولاً، دعونا نتعرف على الأساسيات. عازل عمود الخط هو جهاز يتم تركيبه مباشرة على أعمدة الكهرباء ويثبت خطوط الكهرباء (الموصلات) في مكانها بينما يمنع التيار الكهربائي من التدفق إلى القطب أو الأرض. بدونها، سوف يتسرب التيار مباشرة عبر الأجهزة المعدنية للعمود أو الخشب المبلل إلى الأرض، مما يؤدي إلى إهدار الطاقة وخلق خطر كبير على السلامة. ولكن هذا هو الأمر: إنهم لا يعملون في الفراغ. يعتمد كل جزء من موصلات الشبكة، والأذرع المتقاطعة، والأجهزة، وحتى العوازل الأخرى، على كيفية اتصال عازل عمود الخط والتواصل معه.

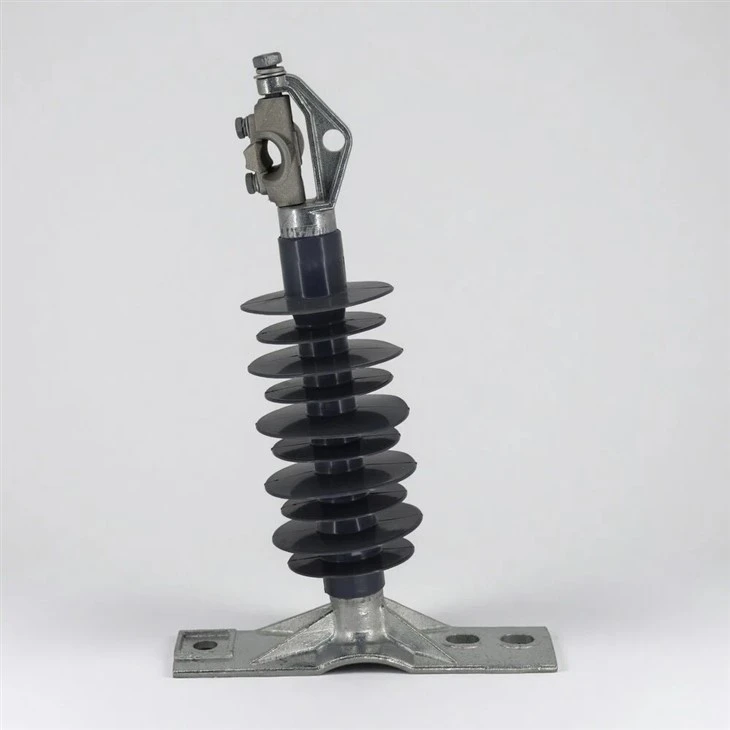

لنبدأ بالشراكة الأكثر وضوحًا: العوازل الخطية وموصلات الطاقة. الموصلات هي أسلاك سميكة، عادة ما تكون من الألومنيوم أو النحاس، والتي تنقل الكهرباء لمسافات طويلة. إنها مربوطة بإحكام بين الأعمدة، والعوازل الخاصة بعمود الخط هي التي تحملها فعليًا. لكنها ليست مجرد مهمة بسيطة. يجب أن يكون سطح العازل مثاليًا لتصميم الموصل. على سبيل المثال، إذا كنت تعمل مع خطوط الجهد العالي (مثل خطوط 115 كيلو فولت أو 230 كيلو فولت التي تتقاطع في الريف)، فيجب على العازل إنشاء مسافة كافية بين الموصل والقطب لمنع حدوث قوس كهربائي عندما تقفز الكهرباء من السلك إلى القطب لأن الفجوة صغيرة جدًا. وهنا يأتي دور العوازل المركبة أو البوليمرية. لقد أرسلت المئات من هذهمركب خط آخر عازللهذا السبب بالضبط. يتيح لنا علم المواد المتقدم الخاص بهم أن نجعل العازل أطول وأخف وزنًا من العازل الخزفي القديم، بحيث يمكن للمرافق الحصول على نفس أداء العزل دون إضافة وزن إضافي إلى الأعمدة التي لم يتم تصميمها من أجله مطلقًا.

انتظر، لكن الموصلات أيضًا تتمدد وتنكمش مع درجة الحرارة. لقد رأينا جميعًا أن خطوط الكهرباء تتدلى في الأيام الحارة وتضيق عندما يكون الجو باردًا. يجب على عوازل الخط أن تأخذ في الاعتبار هذه الحركة أيضًا. إذا كان العازل جامدًا للغاية، فعندما ينكمش الموصل في الشتاء، فقد يؤدي ذلك إلى سحب المشبك بقوة شديدة ويؤدي إلى تشقق العازل. الطيبون مثلناخط آخر عازلتم تصميم الخط مع القليل من المرونة في أدوات التثبيت حتى تتمكن من امتصاص هذا التوتر. أتذكر وظيفة قبل بضع سنوات حيث حاول أحد المقاولين استخدام عازل سيراميكي رخيص على خط في ولاية مينيسوتا؛ بحلول شهر يناير، كان موصل التيار قد تم تشديده كثيرًا لدرجة أنه كسر العازل، مما تسبب في انقطاع التيار الكهربائي في ثلاث بلدات صغيرة. هذا هو نوع الخطأ الذي نمنعه من خلال مطابقة حركة العازل مع احتياجات الموصل.

بعد ذلك، عوازل عمود الخط والأذرع المتقاطعة. الأذرع المتقاطعة هي القطع الخشبية أو المعدنية (الألومنيوم أو الفولاذ) التي تبرز من أعمدة الكهرباء، وهي ما ترتبط به عوازل أعمدة الخط. الأذرع المتقاطعة القديمة مصنوعة من الخشب، لكن الكثير من الأعمدة الأحدث تستخدم الأذرع المتقاطعة الفولاذية لأنها تدوم لفترة أطول. يجب على العازل أن يرتبط بشكل مختلف مع كل منهما، أليس كذلك؟ الخشب مسامي، لذا يجب أن تحتوي دعامات التثبيت على حشوات لمنع تسرب الرطوبة إلى الداخل والتسبب في التآكل أو تسرب التيار. تعتبر الأذرع المتقاطعة الفولاذية موصلة، لذلك يجب على العازل إنشاء حاجز كهربائي كامل بين الحامل والقطب نفسه. هذا هو السبب في أن عوازل خط البوليمر تحظى بشعبية كبيرة بالنسبة للأذرع المتقاطعة الفولاذية (بوليمر خط آخر عازل)- مادتها الاصطناعية لا توصل الكهرباء على الإطلاق، وهي تقاوم الصدأ والعفن بشكل أفضل من العوازل المصنوعة من السيراميك أو حتى الخشب.

يجب أن أذكر الأجهزة هنا أيضًا - جميع الأقواس والمسامير والمشابك التي تربط كل شيء معًا. لا تلامس عوازل عمود الخط الأذرع المتقاطعة والموصلات فحسب؛ إنهم يتفاعلون مع الأجهزة بطرق لا يفكر فيها الناس دائمًا. على سبيل المثال، يجب أن يكون المشبك الذي يحمل الموصل إلى العازل محكمًا بدرجة كافية بحيث لا ينزلق السلك في الرياح العاتية، ولكن ليس ضيقًا جدًا بحيث يؤدي إلى إتلاف عزل الموصل (أو سطح العازل). نقوم باختبار كل واحدة من العوازل لدينا للتأكد من أن ضغط المشبك يقع ضمن نطاق آمن، لأن الموصل التالف يمكن أن يسبب قصرًا، كما أن العازل المتشقق يمثل خطرًا على السلامة. كما يجب أيضًا أن تكون جميع الأجهزة مجلفنة أو مطلية لمقاومة التآكل، خاصة في المناطق الساحلية حيث يأكل الهواء المالح المعدن بسرعة فائقة. لقد اتصلت بنا ذات مرة إحدى المرافق في فلوريدا لأن العوازل القديمة الخاصة بهم كانت تتفكك - فقد دخل الملح في فتحات الدعامات، مما أدى إلى تآكل الفولاذ وجعل العازل ينسحب. هذه حالة كلاسيكية لتفاعل العازل مع الأجهزة الذي لا يقل أهمية عن العازل نفسه.

هناك تفاعل كبير آخر يحدث مع العوازل الأخرى الموجودة على نفس القطب. يحتوي عمود المرافق النموذجي على عوازل متعددة لأعمدة الخطوط لمراحل مختلفة من خط الطاقة، بالإضافة إلى عوازل تعليق لفترات أطول، أو حتى عوازل لأضواء الشوارع أو المحولات. يجب أن تكون المسافة بين كل هذه العوازل صحيحة تمامًا لمنع الانحناء من مرحلة إلى أخرى. إذا كان عوازل عمود الخط قريبين جدًا، فقد تنتقل الكهرباء من مرحلة واحدة إلى الأخرى، مما يتسبب في حدوث خطأ يؤدي إلى انقطاع الخط بأكمله. نحن نعمل بشكل وثيق مع المرافق لتحديد العدد الصحيح من العوازل والمسافات الصحيحة بناءً على جهد الخط، لذلك لا يتعين عليهم التخمين. في العام الماضي، ساعدنا مرفقًا بلديًا صغيرًا على إعادة تصميم إعداد الأعمدة الخاصة به - لقد كانوا يحشرون عددًا كبيرًا جدًا من العوازل على أعمدة خشبية قديمة، وقمنا بتعديل التباعد باستخدام عوازل أعمدة الخط المركبة (التي تكون أضيق من تلك المصنوعة من السيراميك) لإصلاح مشكلة الانحناء دون الحاجة إلى أعمدة جديدة. وقد أنقذهم ذلك عشرات الآلاف من الدولارات.

مهلا، ماذا عن المكونات البيئية؟ نعم، تتفاعل عوازل أعمدة الخط مع الطقس أيضًا، وهذا يؤثر على كيفية عملها مع بقية الشبكة. المطر والثلج والجليد، وحتى التلوث، كل ذلك يغير سطح العازل، والذي بدوره يؤثر على كيفية تدفق الكهرباء. على سبيل المثال، إذا تمت تغطية العازل بالملح أو الغبار الصناعي، فإن الماء سيشكل طبقة موصلة على سطحه. يمكن أن يتسبب ذلك في تسرب التيار من الموصل، عبر العازل، إلى القطب، وهو ما يسمى "فلاشة السطح". تتم معالجة عوازل أعمدة الخطوط الحديثة، وخاصة تلك المصنوعة من البوليمر، بطبقات كارهة للماء والتي تجعل الماء يتجمع بدلاً من تشكيل طبقة مستمرة. وهذا يقلل من التسرب، وبالتالي تعمل الشبكة بأكملها بكفاءة أكبر. وبما أنها تتفاعل مع البيئة، فهذا يعني أنها يجب أن تكون متوافقة مع قدرة الشبكة على التعامل مع الظروف المتغيرة. إذا لم يتمكن العازل من التعامل مع تراكم الجليد، فإن الوزن الزائد يمكن أن يسحب الموصلات إلى الأسفل، الأمر الذي من شأنه أن يعبث بالتباعد بين المراحل ويسبب انقطاع التيار الكهربائي. لدينا معمل اختبار كامل حيث نقوم بتجميد العوازل ونفخها بالماء المالح للتأكد من صمودها، لأننا نعلم مدى أهمية هذا التفاعل.

دعونا لا ننسى المحولات ومعدات المحطات الفرعية الأخرى. مهلاً، عوازل أعمدة الخطوط ليست مخصصة فقط لخطوط التوزيع في الريف، بل تُستخدم أيضًا في المحطات الفرعية، حيث تربط خطوط الكهرباء بالمحولات التي تعمل على رفع الجهد أو خفضه. في هذه الحالة، يجب أن يتفاعل عازل عمود الخط مع قضبان التوصيل (قضبان النحاس أو الألومنيوم الثقيلة الموجودة داخل المحطات الفرعية) بدلاً من الموصلات العلوية. الجهد هنا أعلى بكثير مثل 138 كيلو فولت أو 345 كيلو فولت، لذلك يجب أن يكون العازل أكثر دقة. يجب أن تصطف قضبان التوصيل بشكل مثالي مع نقاط تثبيت العازل، وإلا فستواجه نفس مشكلة الانحناء التي ذكرتها سابقًا. لقد قمت بتزويد العوازل لمحطات فرعية في أماكن مثل تكساس وكاليفورنيا، حيث يكون الطلب مرتفعًا والموثوقية غير قابلة للتفاوض. عندما تتعطل محطة فرعية، فإنها تدمر مئات الشركات والمنازل، لذلك نتأكد من أن كل عازل خطي نرسله مصمم للعمل مع قضبان التوصيل والقواطع والمحولات المحيطة به.

وهناك تفاعل آخر يحظى بمزيد من الاهتمام مؤخرًا: الطاقة المتجددة. الكثير من خطوط الكهرباء الجديدة مخصصة لمزارع الرياح أو مزارع الطاقة الشمسية، والتي غالبًا ما تكون في مناطق نائية ذات طقس قاسٍ. يجب أن تعمل العوازل الخطية هنا مع الموصلات التي تحمل طاقة متغيرة - الطاقة الشمسية والرياح لا تنتج خرجًا ثابتًا، لذلك يتغير التدفق الحالي أكثر مما يحدث مع محطات الوقود الأحفوري التقليدية. يجب أن تتعامل العوازل مع هذا التحميل المتغير، بالإضافة إلى المسافة الإضافية بين القطبين (نظرًا لانتشار مزارع الرياح). تعتبر عوازل أعمدة الخطوط المركبة مثالية هنا لأنها أخف وزنًا، لذا يمكنك إبعاد الأعمدة عن بعضها البعض دون القلق بشأن السلامة الهيكلية. لقد انتهيت للتو من طلب كبير لمزرعة رياح في ولاية أيوا، حيث كان على عوازل أعمدة الخط تلبية المواصفات الصارمة للطقس البارد ومقاومة الغبار من حقول المزرعة القريبة. تطلبت هذه المهمة التنسيق مع المهندسين المدنيين، ومقاولي الكهرباء، وحتى مشغلي مزارع الرياح للتأكد من أن كل عازل يعمل مع كل المكونات الأخرى في إعداداته المخصصة.

فلماذا كل هذا مهم؟ في نهاية المطاف، الشبكة عبارة عن جهد جماعي، فلا يوجد جزء واحد يعمل بمفرده. العوازل الخطية هي الأبطال المجهولون الذين يربطون النظام بأكمله معًا، جسديًا وكهربائيًا. لكن أدائها يعتمد كليا على مدى اتصالها بكل جزء آخر: الموصلات، والأذرع المتقاطعة، والأجهزة، والعوازل الأخرى، والبيئة، وحتى الطلب المتزايد على الطاقة المتجددة. باعتباري شخصًا شارك في لعبة العازل لسنوات، فقد رأيت بنفسي عندما يكون التفاعل عبارة عن انقطاعات أو أضرار أو مخاطر تتعلق بالسلامة. ولقد رأيت عندما تعمل كما ينبغي: شبكة تعمل بسلاسة، وتبقي الأضواء مضاءة، ولا تسبب أي مشكلة لأي شخص.

إذا كنت شركة مرافق، أو مقاولًا كهربائيًا، أو أي شخص يعمل في مشاريع شبكة الطاقة وتحتاج إلى عوازل أعمدة الخط المصممة لتعمل بشكل جيد مع كل المكونات الأخرى في الإعداد الخاص بك، فاتصل بنا. لدينا جميع الأنواع: عمود خطي، مركب، بوليمر، كل ما يناسب احتياجاتك. لا توجد مهمة كبيرة جدًا أو صغيرة جدًا، وسنعمل معك للتأكد من أن كل عازل يعمل بسلاسة مع بقية شبكتك.

مراجع

1. معهد بحوث الطاقة الكهربائية (EPRI). (2020). أداء الخط العازل في الظروف البيئية المتغيرة. بالو ألتو، كاليفورنيا: معهد EPRI.
2. اللجنة الكهروتقنية الدولية (IEC). (2018). IEC 61109: العوازل المركبة للخطوط الهوائية - التعاريف وطرق الاختبار ومعايير القبول. جنيف، سويسرا: اللجنة الانتخابية المستقلة.
3. شركة موثوقية الكهرباء في أمريكا الشمالية (NERC). (2021). أفضل ممارسات موثوقية شبكة التوزيع: توافق مكونات العازل. برينستون، نيوجيرسي: NERC.
4. جمعية IEEE للطاقة والطاقة. (2019). تصميم عزل الخطوط العلوية لتكامل الطاقة المتجددة. مؤتمر ومعرض النقل والتوزيع PES. أتلانتا، جورجيا.
