كيفية اختبار فيوز قاطع خزفي؟

باعتباري أحد موردي الصمامات الخزفية المقطوعة، فقد رأيت بنفسي مدى أهمية معرفة كيفية اختبار هذه الصمامات بشكل صحيح. سأقوم بإرشادك عبر خطوات اختبار الصمامات الخزفية المقطوعة، حتى تتمكن من التأكد من أن دوائرك الكهربائية آمنة وتعمل كما ينبغي.

لماذا اختبار قطع الخزف فيوز؟

قبل أن نتعمق في عملية الاختبار، دعونا نتحدث بسرعة عن سبب ضرورة اختبار هذه الصمامات. تم تصميم الصمامات المقطوعة من البورسلين لحماية الدوائر الكهربائية من حالات التيار الزائد. عندما يتدفق تيار كبير جدًا عبر الدائرة، يذوب عنصر المصهر، مما يؤدي إلى كسر الدائرة ومنع تلف المعدات الكهربائية والأسلاك. ومع ذلك، مع مرور الوقت، يمكن أن تتحلل الصمامات أو تفشل، واختبارها بانتظام يمكن أن يساعدك على اكتشاف هذه المشكلات قبل أن تؤدي إلى مشاكل أكبر، مثل الحرائق الكهربائية أو تعطل المعدات.

الأدوات التي سوف تحتاجها

لاختبار فتيل الخزف المقطوع، ستحتاج إلى بعض الأدوات الأساسية:

• المتعدد:هذه هي الأداة الأكثر أهمية لاختبار الصمامات. يمكن للمقياس المتعدد قياس الجهد والتيار والمقاومة، وهي كلها معلمات أساسية لتحديد حالة المصهر.
• معدات السلامة:ارتدِ دائمًا نظارات السلامة والقفازات العازلة عند العمل بالمعدات الكهربائية لحماية نفسك من الصدمات الكهربائية المحتملة.
• مفك البراغي:ستحتاج إلى مفك براغي لإزالة المصهر من حامله.

عملية الاختبار خطوة بخطوة

الخطوة 1: السلامة أولاً

قبل البدء في اختبار المصهر، تأكد من فصل الطاقة عن الدائرة. سيؤدي ذلك إلى منع حدوث أي صدمات كهربائية أثناء العمل. يمكنك القيام بذلك عن طريق إيقاف تشغيل قاطع الدائرة أو إزالة المصهر من اللوحة الرئيسية.

الخطوة 2: إزالة المصهر

استخدم مفك البراغي لإزالة فتيل الخزف المقطوع من حامله. احرص على عدم لمس نقاط التلامس المعدنية الموجودة على المصهر، حيث إنها قد تظل نشطة حتى في حالة انقطاع التيار الكهربائي.

الخطوة 3: إعداد جهاز القياس المتعدد الخاص بك

اضبط جهاز القياس المتعدد على إعداد المقاومة (أوم). سيسمح لك ذلك بقياس مقاومة عنصر المصهر. تحتوي معظم أجهزة القياس المتعددة على إعداد أوم مخصص، والذي يتم تمثيله عادةً بالحرف اليوناني أوميغا (Ω).

الخطوة 4: اختبار المصهر

المس مجسات المقياس المتعدد بالملامسات المعدنية الموجودة على طرفي المصهر. إذا كان المصهر جيدًا، فيجب أن يعرض المقياس المتعدد قيمة مقاومة منخفضة، عادةً ما تكون قريبة من صفر أوم. يشير هذا إلى أن عنصر المصهر سليم ويسمح للتيار بالتدفق من خلاله. إذا أظهر المقياس المتعدد قيمة مقاومة لا نهائية (يُشار إليها عادةً بالرقم "1" أو "OL" على الشاشة)، فهذا يعني أن عنصر المصهر مكسور، ويجب استبدال المصهر.

الخطوة 5: التحقق من الاستمرارية

بالإضافة إلى قياس المقاومة، يمكنك أيضًا التحقق من الاستمرارية باستخدام إعداد الاستمرارية الخاص بالمقياس المتعدد. يصدر هذا الإعداد صوتًا عندما يكون هناك مسار كهربائي كامل بين المجسات. قم بلمس المجسات على نقاط اتصال المصهر، وإذا أصدر المقياس المتعدد صوتًا، فهذا يعني أن المصهر لديه استمرارية ويعمل بشكل صحيح.

الخطوة 6: إعادة تثبيت المصهر

إذا كانت نتيجة اختبار المصهر جيدة، فأعد تثبيته بعناية في حامله وأحكم ربط البراغي لضمان التوصيل الجيد. ثم أعد تشغيل الطاقة إلى الدائرة وتحقق مما إذا كان كل شيء يعمل كما ينبغي.

المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

في بعض الأحيان، حتى إذا اتبعت عملية الاختبار بشكل صحيح، فقد تواجه بعض المشكلات. فيما يلي بعض المشكلات الشائعة وكيفية استكشاف أخطائها وإصلاحها:

يستمر المصهر في النفخ

إذا استمر المصهر في الانفجار بعد استبداله، فقد يشير ذلك إلى وجود مشكلة في الدائرة الكهربائية. قد يكون هناك ماس كهربائي، أو خطأ أرضي، أو دائرة زائدة. في هذه الحالة، ستحتاج إلى استكشاف أخطاء الدائرة وإصلاحها للعثور على المشكلة وإصلاحها قبل استبدال المصهر مرة أخرى.

قراءة المتر المتعدد غير دقيقة

إذا بدت قراءة المقياس المتعدد غير دقيقة أو غير متسقة، فقد يكون ذلك بسبب وجود خلل في المقياس المتعدد أو ضعف الاتصال بين المجسات والمصهر. تأكد من أن المقياس المتعدد يعمل بشكل صحيح عن طريق اختباره على مكون جيد معروف، وتحقق من التوصيلات بين المجسات والمصهر للتأكد من أنها آمنة.

المصهر ساخن عند اللمس

إذا كان المصهر ساخنًا عند اللمس بعد استخدامه، فقد يشير ذلك إلى أنه يحمل الكثير من التيار. قد يكون هذا بسبب الحمل الزائد على الدائرة أو وجود خلل في الجهاز الكهربائي. في هذه الحالة، ستحتاج إلى تقليل الحمل على الدائرة أو استبدال الجهاز المعيب.

أنواع مختلفة من الصمامات المقطوعة من البورسلين

هناك عدة أنواع مختلفة من الصمامات المقطوعة من البورسلين، كل منها مصمم لتطبيقات محددة. فيما يلي بعض الأنواع الأكثر شيوعًا:

• في الهواء الطلق التسرب فيوز:تم تصميم هذه الصمامات للاستخدام في الأنظمة الكهربائية الخارجية، مثل خطوط توزيع الطاقة. يتم تصنيفها عادةً لجهود وتيارات أعلى، وهي مصممة بحيث تنقطع عند ذوبان عنصر المصهر، مما يجعل من السهل التعرف على المصهر المحترق.
• 100 أمبير مقطوعة:كما يوحي الاسم، يتم تصنيف هذه الصمامات لـ 100 أمبير من التيار وتستخدم بشكل شائع في الأنظمة الكهربائية السكنية والتجارية لحماية الدوائر من حالات التيار الزائد.

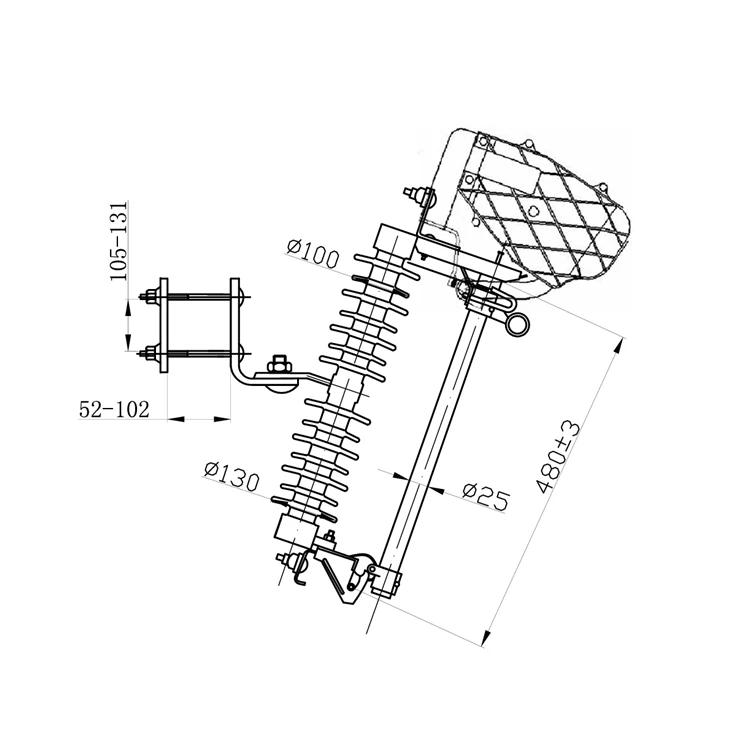

• التسرب فيوز 33 كيلو فولت:تُستخدم هذه الصمامات ذات الجهد العالي في أنظمة توزيع الطاقة لحماية المعدات والدوائر التي تعمل بجهد 33 كيلو فولت. لقد تم تصميمها للتعامل مع الفولتية العالية والتيارات المرتبطة بهذه الأنظمة ويتم تثبيتها عادةً في محطات فرعية خارجية.
• قطع فيوز 15 كيلو فولت:على غرار الصمامات 33 كيلو فولت، تم تصنيف هذه الصمامات بـ 15 كيلو فولت وتستخدم في أنظمة توزيع الطاقة ذات الجهد المتوسط. توجد عادة في البيئات الصناعية والتجارية.
• قطع 200 أمبير:تم تصنيف هذه الصمامات لتيار يصل إلى 200 أمبير وتستخدم في الأنظمة الكهربائية الأكبر حجمًا، مثل تلك الموجودة في المنشآت الصناعية والمباني التجارية.

خاتمة

يعد اختبار الصمامات الخزفية المقطوعة عملية بسيطة نسبيًا يمكن أن تساعدك على ضمان سلامة وموثوقية دوائرك الكهربائية. من خلال اتباع الخطوات الموضحة في منشور المدونة هذا واستخدام الأدوات المناسبة، يمكنك بسرعة وسهولة تحديد ما إذا كان المصهر يعمل بشكل صحيح أو إذا كان بحاجة إلى الاستبدال. تذكر أن السلامة يجب أن تكون دائمًا على رأس أولوياتك عند العمل مع المعدات الكهربائية، لذا تأكد من اتخاذ الاحتياطات اللازمة وإيقاف تشغيل الطاقة قبل البدء في أي اختبار.

إذا كنت في السوق لشراء صمامات مقطوعة من البورسلين عالي الجودة أو كانت لديك أي أسئلة حول اختبارها أو استخدامها، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحلول المناسبة لاحتياجاتك الكهربائية. سواء كنت كهربائيًا محترفًا أو متحمسًا للأعمال اليدوية، فلدينا المنتجات والخبرة اللازمة لدعمك. دعونا نجعل أنظمتكم الكهربائية تعمل بأمان وكفاءة!
