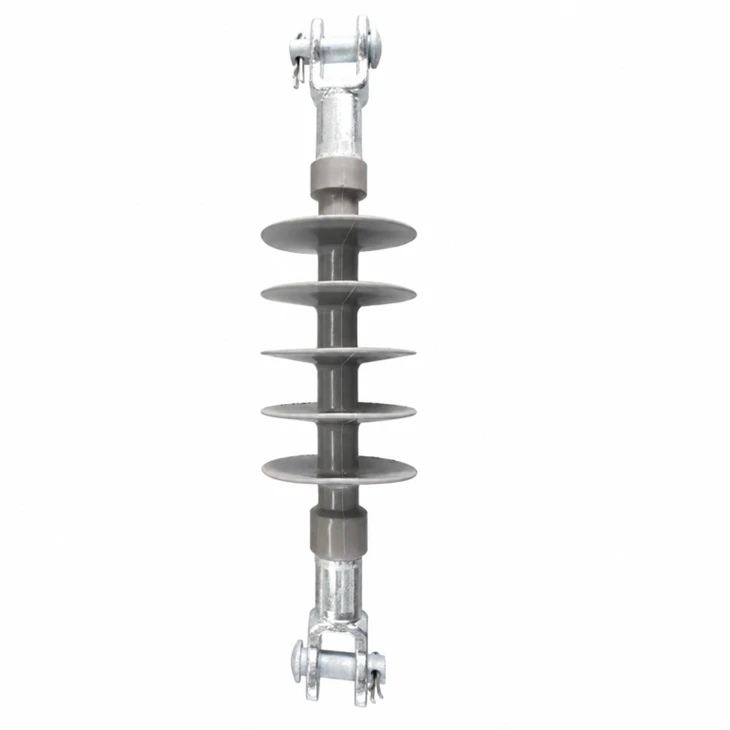

واحدة من الشركات المصنعة الأكثر موثوقية والموردين لعازل التعليق المركب لخط النقل في الصين. مع خبرة وفيرة، نرحب بكم ترحيبا حارا لشراء عازل التعليق المركب لخط النقل المتقدم المصنوع في الصين هنا من مصنعنا. نحن نقبل أيضًا الطلبات المخصصة.
يوفر عازل التعليق المركب لخط النقل عزلًا كهربائيًا موثوقًا ودعمًا ميكانيكيًا لخطوط النقل العلوية، مما يضمن نقل الطاقة بشكل آمن ومستقر في ظل الظروف البيئية المختلفة. ويتكون من ثلاثة مكونات رئيسية: قضيب أساسي من البوليمر المقوى بالألياف الزجاجية -(FRP)، وتركيبات نهاية معدنية، وغطاء مطاط السيليكون مع مظلات. يوفر المنتج مقاومة ممتازة للماء، مما يجعله مناسبًا للبيئات الرطبة والمالحة-والضباب والبيئات شديدة التلوث. كما أنها خفيفة الوزن وقوية ميكانيكيًا ومقاومة للتقادم، مما يساعد على تقليل تكاليف التركيب والصيانة لخطوط النقل العلوية.
المواصفات الفنية
|
لا. |
نموذج |
الفولطية المقدرة (كيلو فولت) |
ارتفاع الهيكل (مم) |
دقيقة. مسافة الزحف (مم) |
الحد الأدنى لمسافة القوس الجاف (مم) |
تحميل الكابولي المحدد (كيلو نيوتن) SML |
تردد الطاقة الرطب تحمل الجهد (كيلو فولت) |
دفعة البرق تحمل الجهد (كيلو فولت) |
|
1 |
FXB-24/70CC | 24 | 400±10 | 550 | 220 |
70 |
65 |
125 |

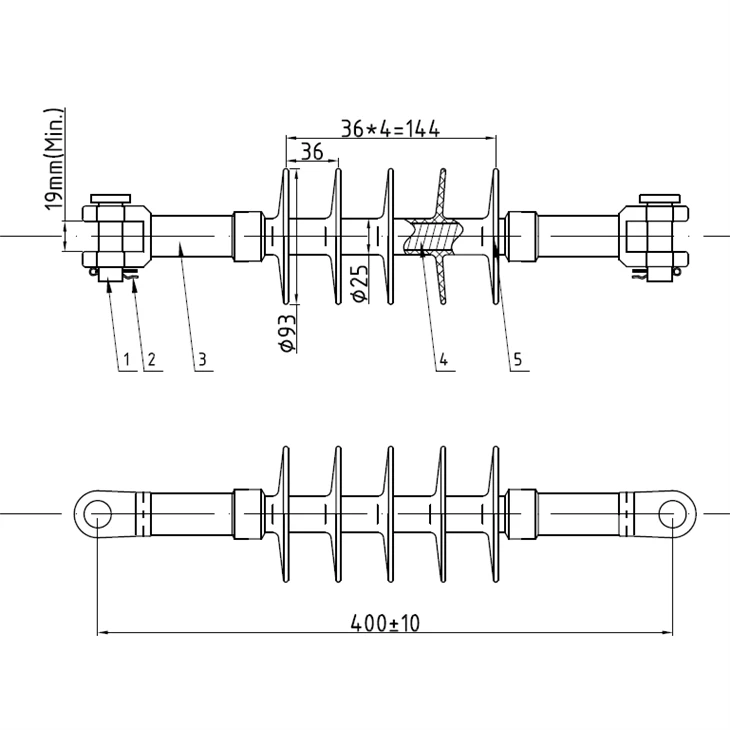

هيكل المنتج
المواد والتكنولوجيا
عنصر
مادة
قضيب الأساسية
قضيب الألياف الزجاجية من راتنجات الإيبوكسي (ECR)
تركيبات معدنية
الفولاذ المجلفن بالغمس على الساخن (طبقة من الزنك أكبر من أو يساوي 86 ميكرومتر)
السكن
مطاط السيليكون HTV
عملية التصنيع
تركيب المطاط
يتم خلط المواد الخام المطلوبة، بما في ذلك السيليكا وهيدروكسيد الألومنيوم ومطاط السيليكون والمواد المضافة الأخرى، وعجنها في عجان فراغي وفقًا لتركيبة محددة مسبقًا.
بعد العجن، تتم إزالة المركب ووضعه في غرفة الاستراحة لمدة 24 ساعة على الأقل. ومن ثم تتم معالجته في مطحنة مفتوحة لتحقيق السماكة المطلوبة لمطاط السيليكون.
أخيرًا، يتم تقطيع مطاط السيليكون إلى قطع وفقًا للحجم المطلوب للعازل ويتم تخزينه في شكل صفائح من أجل القولبة اللاحقة.
بولتروسيون من قضبان الألياف الزجاجية الأساسية
يتم خلط راتنجات الإيبوكسي والألياف الزجاجية والعوامل الكيميائية الأخرى وفقًا لنسبة محددة مسبقًا.يتم تعديل القطر وفقاً لمتطلبات المنتج، ومن ثم يتم تغذية الخليط في أآلة بولتروسيونومعالجتها في درجة حرارة يمكن التحكم فيها. بعد أن يصل القضيب الأساسي إلى القطر والحجم المطلوب، يتم قطعه إلى الأطوال المحددة.
تصنيع التجهيزات المعدنية
يتم تصنيع التركيبات المعدنية من خلال عدة عمليات، بما في ذلكقطع الفولاذ الدائري، وختمه وتشكيله،-والجلفنة بالغمس الساخن، والتصنيع باستخدام الحاسب الآلي، والتنظيف.
تجعيد التركيبات المعدنية والقضيب الأساسي
المجهزةيتم تجعيد التركيبات المعدنية بشكل آمن على طرفي قضيب الألياف الزجاجية الأساسيباستخدام معدات العقص المتخصصة لضمان قوة ميكانيكية موثوقة والاتصال.
-كبريت بدرجة حرارة عالية
يتم وضع المكونات المجمعة في قالب وتخضعالفلكنة ذات درجة الحرارة المرتفعة. خلال هذه العملية، يتم تشكيل غلاف مطاط السيليكون والسقائف على المجموعة الأساسية، مما يشكل الهيكل العازل المركب النهائي.
ظروف التشغيل
|
غرض |
قيمة مضمونة |
|
ارتفاع |
أقل من أو يساوي 4000 م |
|
درجة الحرارة المحيطة |
-40 درجة-+40 درجة |
|
الرطوبة النسبية |
المعدل الشهري أقل من أو يساوي 90%؛ المعدل اليومي أقل من أو يساوي 95% |
|
شدة إشعاع الشمس |
أقل من أو يساوي 0.1 واط/سم² (أقل من أو يساوي 1.0 كيلو واط/م²) |
|
سرعة الرياح |
أقل من أو يساوي 35 م/ث |
|
فئة التلوث |
فصل E |
التطبيقات
✅ خطوط نقل علوية للتيار المتردد والتيار المستمر
✅دوائر نقل محطات طاقة الرياح والطاقة الشمسية
✅ وصلات علوية للمحطات الفرعية
✅ خطوط إمداد الكهرباء بالسكك الحديدية مكهربة
شهادات
مرافق التصنيع والاختبار
الدفع والتسليم
مصطلح الدفع:ترينيداد وتوباغو، خطاب الاعتماد
مصطلح السعر:فوب، سيف، كفر
طريقة التسليم: عن طريق المحيط أو الجو أو برا
التعبئة:كرتون، البليت، معيار التصدير
جميع المنتجات معبأة في علب كرتونية عالية القوة-. تتميز هذه الكراتين بضغط جيد ومقاومة للصدمات. يمكنها تحمل الضغط والاهتزاز بشكل كامل أثناء النقل البحري لمسافات طويلة-أو النقل البري، مما يؤدي إلى حماية المنتجات بشكل فعال من الاصطدام والتلف.
التعليمات
س: هل يمكنك القيام بتصنيع المعدات الأصلية؟
ج: نعم بالطبع. نحن نقوم بتصنيع المعدات الأصلية للعديد من الشركات الأخرى، ويمكننا أيضًا تصميم أنفسنا إذا كان لديك أي احتياجات أخرى.
س: ما هو موك الخاص بك؟ هل يمكنني مزج أنماط مختلفة مع أمر البدء؟
A: موك هو 1 قطعة لأي نوع من العوازل. لا بأس أن تطلب أنواعًا مختلفة من المنتجات لبدء الطلب.
س: هل تقوم بكل الأجزاء بنفسك؟
ج: نعم، نحن شركة متخصصة في تصنيع العازل المركب، جميع الأجزاء المستخدمة مصنوعة من قبلنا.
